振動篩圖片和結構圖以及工作原理

文章出處：原創 責任編輯：admin 人氣：30277 發表時間：2018-08-13 07:12

隨著我國的不斷發展壯大，工業化進程不斷加快，礦山機械行業以及振動篩行業近年來發展迅猛，根據客戶常提問的有關振動篩圖片、振動篩結構圖、振動篩型號及振動篩工作原理做出如下的圖示，方便用戶查閱。

　　一、振動篩型號：

　　1、三次元旋振篩型號：TS600、TS800、TS1000、TS1200、TS1500、TS1800、TS2000

　　2、直線振動篩型號有：TLZS525、TLZS530、TLZS1025、TLZS1030、TLZS1035、TLZS1225、TLZS1230、TLZS1235、TLZS1530、TLZS1535、TLZS1545

　　二、振動篩圖片：

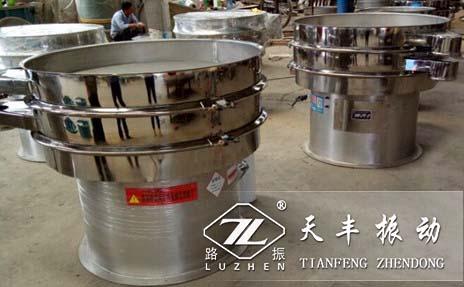

　　1、振動篩實物圖片

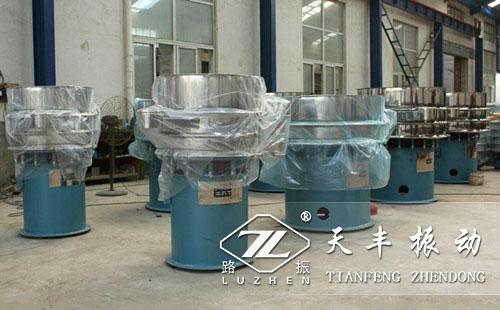

　　2、全不銹鋼振動篩圖片

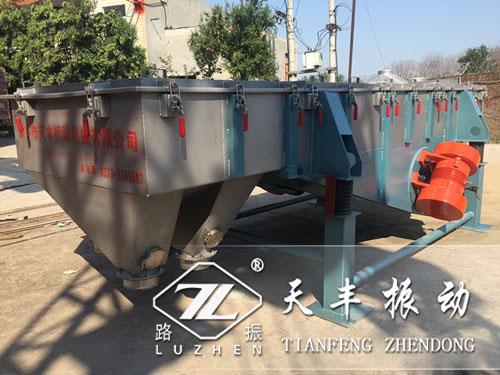

　　3、直線振動篩圖片：

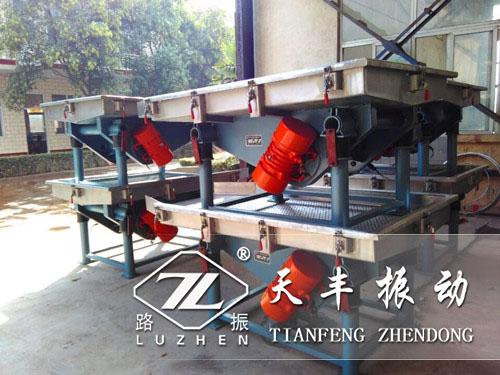

　　4、不銹鋼直線篩圖片：

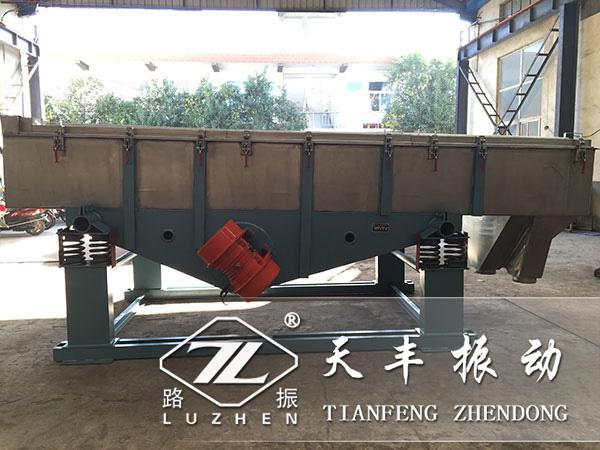

　　5、脫水振動篩圖片

　　三：振動篩結構圖：

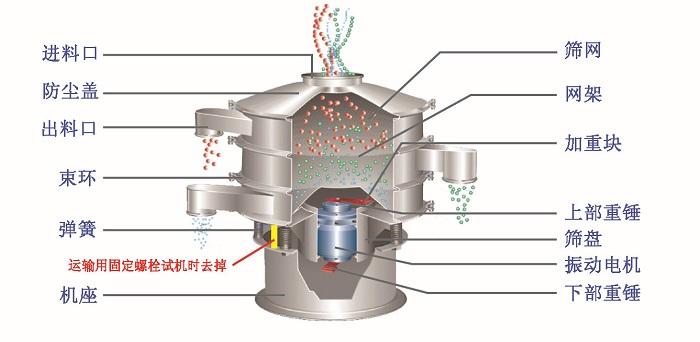

　　1、旋振篩/三次元振動篩結構圖

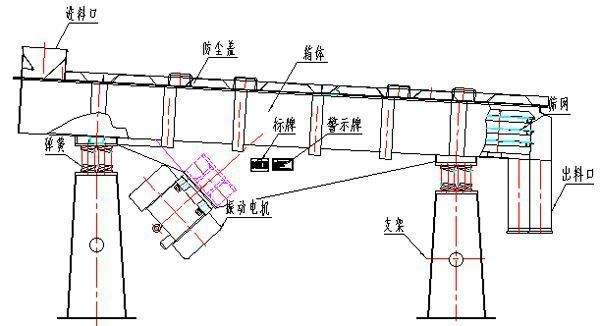

　　2、直線振動篩結構圖：

　　四：振動篩工作原理

　　1、旋振篩/三次元振動篩工作原理

該系列振動篩的基本原理是利用電機軸上下安裝的重錘（不平衡重錘），將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡?？梢詫ξ锪线M行精篩分、概率篩分等。

　　2、直線振動篩工作原理

直線振動篩利用振動電機激振作為振動動力來源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。
